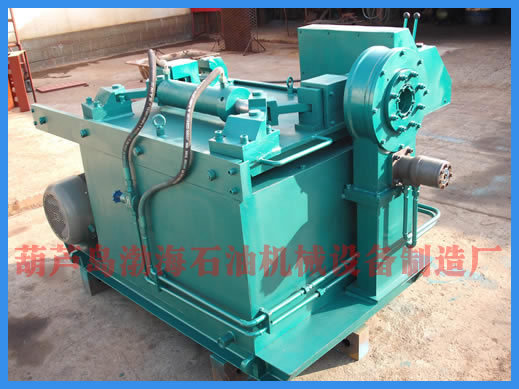

抽油泵活塞液壓擰扣機

　　產品名稱:抽油泵活塞液壓擰扣機

　　產品型號:XYNJ-90/2型

　　產品簡介:

　　一、設備用途及結構特征

　　1、設備用途

　　XYNJ—90/2型抽油泵活塞液壓擰扣機是抽油泵和抽油桿接箍及硬度很高的螺紋連接件進行上卸扣操作的專用設備。

　　2、結構特征

　　本機是由主背鉗、滑動平臺、動力系統、液壓系統、電氣控制等綜合結構組成的電氣液壓一體機，主鉗采用漸開線交錯雙曲面夾緊機構，夾緊可靠；液壓驅動，傳動平穩，無級變速；液壓控制，扭矩大小可任意調整，安全可靠；因活塞表面光潔度很高，為使拆裝時不受損傷，采用液壓油缸帶動卡瓦夾緊，卡瓦采用特殊材質、表面光滑、硬度低、摩擦力較大，夾緊力并由溢流閥控制，泵站安裝在主體的另一側，主要是供應液壓系統壓力油，油泵出口與操縱系統連接，并由溢流閥來調整油壓來滿足工作壓力需要。

　　二、技術參數

　　適用抽油泵直徑范圍：Φ28、Φ32、Φ38、Φ44、Φ57 mm ；

　　主 鉗 扭 矩：2KN. M

　　轉 速：40r/min

　　背鉗夾緊力 ：20T

　　工作壓力：4-7MPa

　　系統額定流量：75L/min

　　三、工作原理

　　主鉗的工作原理：固定牙塊的鄂板借助其輥子在漸開線交錯雙曲面上滾動。由于漸開線交錯雙曲面的曲率是逐漸變小的，當鄂板輥子在爬坡滾動時，鄂板不斷的迥轉中心推動，從而達到卡緊工件的目的。

　　背鉗的工作原理是采用油缸推拉式，利用力矩原理，達到主鉗所需的扭矩力，來完成上卸扣作用。
