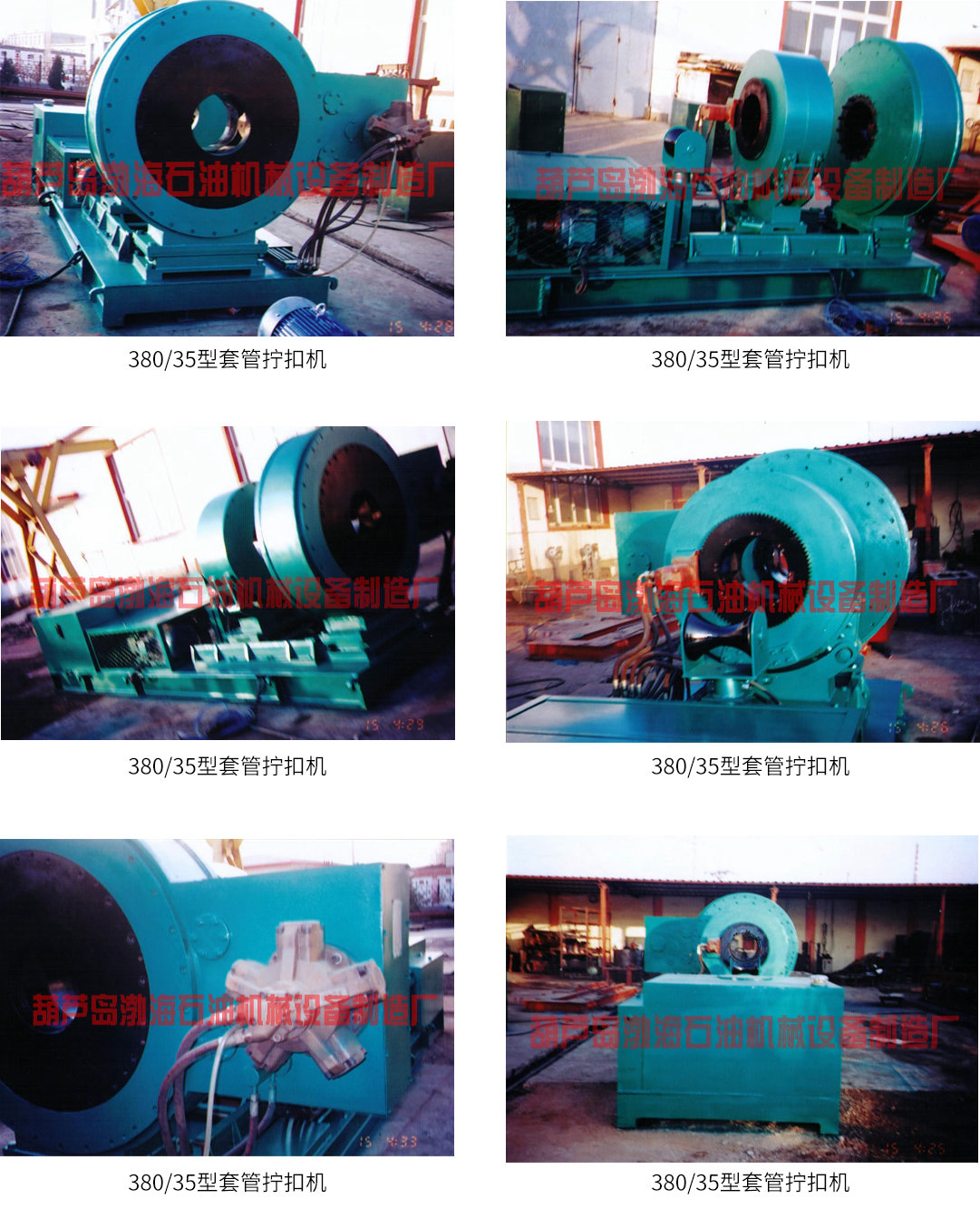

套管擰扣機（半自動控制）

　　產品名稱:套管擰扣機（半自動控制）

　　產品型號:XYNJ380/35型

　　產品簡介:

專利號：ZL 2005 2 0090472.7

　　擰扣機特點及優點：

　　我廠是生產擰扣機的專業廠，有專業的設計和管理人員，使產品不斷更新和完善，可根據用戶的要求修改和定制。

　　我廠有專業的維修人員，完善的售后服務，一年免費維護，終身保修，對操作人員進行免費的培訓，直到能獨立操作為止，獨立的加工制造能力，保證產品備件的供應。

　　我廠生產的擰扣機是經過多年的生產銷售，聽取用戶的反饋和建議，已經是比較完善的成型產品，生產效率高，操作簡單，維護成本比較低。

　　我廠生產的擰扣機，采用一體化設計，便于操作，節省空間，便于運輸，背鉗可在導軌中前后移動（手動閥或電磁閥控制），高低檔采用自動換擋裝置（國家專利，唯一可實現自動換擋功能的擰扣機），擰扣機采用水冷卻系統，使其在高溫和連續作業的情況下可長時間工作，牙板可以重復使用，降低費用和生產成本。

　　一、XYN380/35型概述

　　XYNJ-380/35型擰扣機是我廠生產的第二代擰扣機系列產品，整機分為兩部分：一、主機部分由主背鉗、平臺、液壓系統、油箱、散熱器結構組成。主、背鉗為行星齒輪、行星爪六點夾緊結構。這種結構動作靈活、安全可靠工作效率高，廣泛應用于全國各大油田。我廠自主研發了液壓自動換擋裝置，并申請了國家專利。擰扣機可一人操縱，為用戶提高了工作效率，減少了生產成本。背鉗可根據實際管材長度不同，在滑道內前后移動，其速度可自行控制。二、操作平臺由電器元件組成，（手動操縱裝有液壓換向閥，根據用戶需要可裝扭矩顯示、PLC和工控機等）操縱平臺為安全電壓直流24伏。

　　二、 技術參數

　　本機通徑為：Φ380mm；

　　適用范圍：Φ140 mm --370 mm；

　　額定高擋扭矩: 15(KN.m)；

　　額定低擋扭矩: 35(KN.m)；

　　額定最高轉速：51.6r/min；

　　額定最低轉速：22r/min；

　　系統壓力：20Mpa；

　　最大流量：126L/min；

　　體積長寬高5.1 m×2.1 m×2.0 m；

　　設備功率: 22KW。

　　三、擰扣機使用說明

　　1、開機前應打開電源開關，觀察電流表、電壓表是否正常，如電壓過低（360伏以下）應停止工作，檢查電源線是否缺相。

　　2、通電正常后（手動換向桿除外）先打開電磁溢流閥開關（開機和停機）待電機正常運行后[如冬季溫度過低，可空載運行幾分鐘后，關閉升壓開關（電磁溢流閥）]準備工作。

　　3、按以往常規操作，油管接箍方向（傳動線高低必須在鉗頭孔中間）應從背鉗進入到主鉗頭，應以主鉗夾住管接頭為主，先按上卸扣順序，背鉗夾緊后，主鉗再夾緊工作（主背鉗行星爪方向以管向上爬坡為正確），完成一個程序后，主鉗先向工作時的相反方向轉動一下，（打開油路）再開啟背鉗，待主、背鉗全部松開后恢復中位，為下一個工作做好準備。

　　4、正常工作原則上采用高檔，一般以5Mpa為宜，因各地新舊管材不同，要求也不一樣，可適當提高壓力，最經濟壓力為（5-8）Mpa為宜，工作時高低擋可隨時切換，低擋完成后（舊管材）立即進入高檔工作（提高生產效率）。

　　5、工作期間有時換擋受阻，其主要是齒輪沒有對正齒間隙，此時主鉗向反方向略動一下，再進行換擋即可，為了保持工作時不脫擋，也可將換擋旋扭定在所需的擋位上，不影響其他液壓回路.

　　6、因生產環節不同，正常工作時有待料的可能，此時操作者可空載運行，如果待料的時間略長，最好停機，既降低油溫，又節約電能，有條件的場地，本機最好采用冷水循環，以保持油溫正常作業（5°--55°±5°）。

　　四、維修與保養

　　1、每天工作應保持鉗牙清潔，如果鉗牙沾滿油漬及臟物，嚴重時影響使用效果，還可將管材表面劃傷。

　　2、行星爪有時不靈活或是不出，一是進管時，行星爪沒有復位，管材進料時撞擊致傷，出現高低不同部位，回位時受卡；其二是摩擦片磨損嚴重，壓盤彈簧疲勞失效，彈簧可適當旋進，必要時更換摩擦片和壓簧，在更換時一定保持摩擦片干凈，千萬不要沾上油污，否則行星爪出入失效，不能工作，在調整壓板彈簧時，以行星爪能夠出入自由即可，不要過緊，以免影響使用期限。

　　3、本機鉗牙可使用四遍，因長期接觸一種規格管材，其摩擦部位僅此一點范圍，其他部位完好無損，待鉗牙不能工作時，可擰下行星爪上螺釘，打出銷釘，將鉗牙調換180°方向重新上好，更換時只穿一根銷釘即可，（調換方向后，鉗牙只有一孔）另外主背鉗可互換，即鉗牙在主鉗換完二遍后再移向背鉗（因管徑不同），更換鉗牙時不要拆卸其他零件，將行星爪伸出即可。

　　4、長期工作因震動，有時接頭松動（電磁閥）或油封漏油，發現后立即擰緊或換上新油封，并不定期查看電磁閥箱體，保持箱內清潔，電插頭牢靠，以免接觸不良，如某插頭松動，本部位電動失效，并非液壓故障，特殊情況也有電插頭損壞的，換上同型號（直流24伏）即可工作。

　　5、液壓油應保持清潔，防止水滲進油箱，一旦油內進水，油便乳化，影響機械正常工作，噪音增大，可更換新油，正常室內作業，應選用YA-N46號普通經濟型液壓油,使用壽命3-4年，工作一段時間后如泵突然聲音增大，應打開油箱蓋，旋下吸油濾網，進行清洗（說明此油雜質過多）后即可。

　　6、該機機芯齒輪，滑動軸承、及軸滾部位應不定期注油，以保持機件使用年限。

　　7、凡作功部位，磨損均屬正常（電器、管線、齒輪、閥體）但鉗牙使用是根據生產任務量及正確操作成正比（約2-3千次/片），摩擦片、制動鋼片在達不到所要求情況下隨時換?。Σ疗^?。?。

　　8、如果必須拆卸主背鉗時，應注意主鉗頭滑動滾針防止丟失，行星齒輪的正齒方向不能改變（每個正齒方向有樣沖眼標記，否則伸出后角度不一致，影響使用）。

　　五、其他說明

　　1、本說明書適用于XYNJ-380/35型手動和電器自動兩種擰扣機，也可作為XYNJ-200/15型擰扣機的使用指南。

　　2、客戶如有其他要求，可提前與我廠聯系說明，以便更好的為您服務.

　　3、本設備在不斷完善和發展，如遇有與說明書局部不符的地方，應以設備改動后具體實際為主。

　　4、本設備售出一年內免費維修（正常磨損除外）終身維修。維修只收取所換零部件的費用（具體價格按原件10%下?。?/p>
