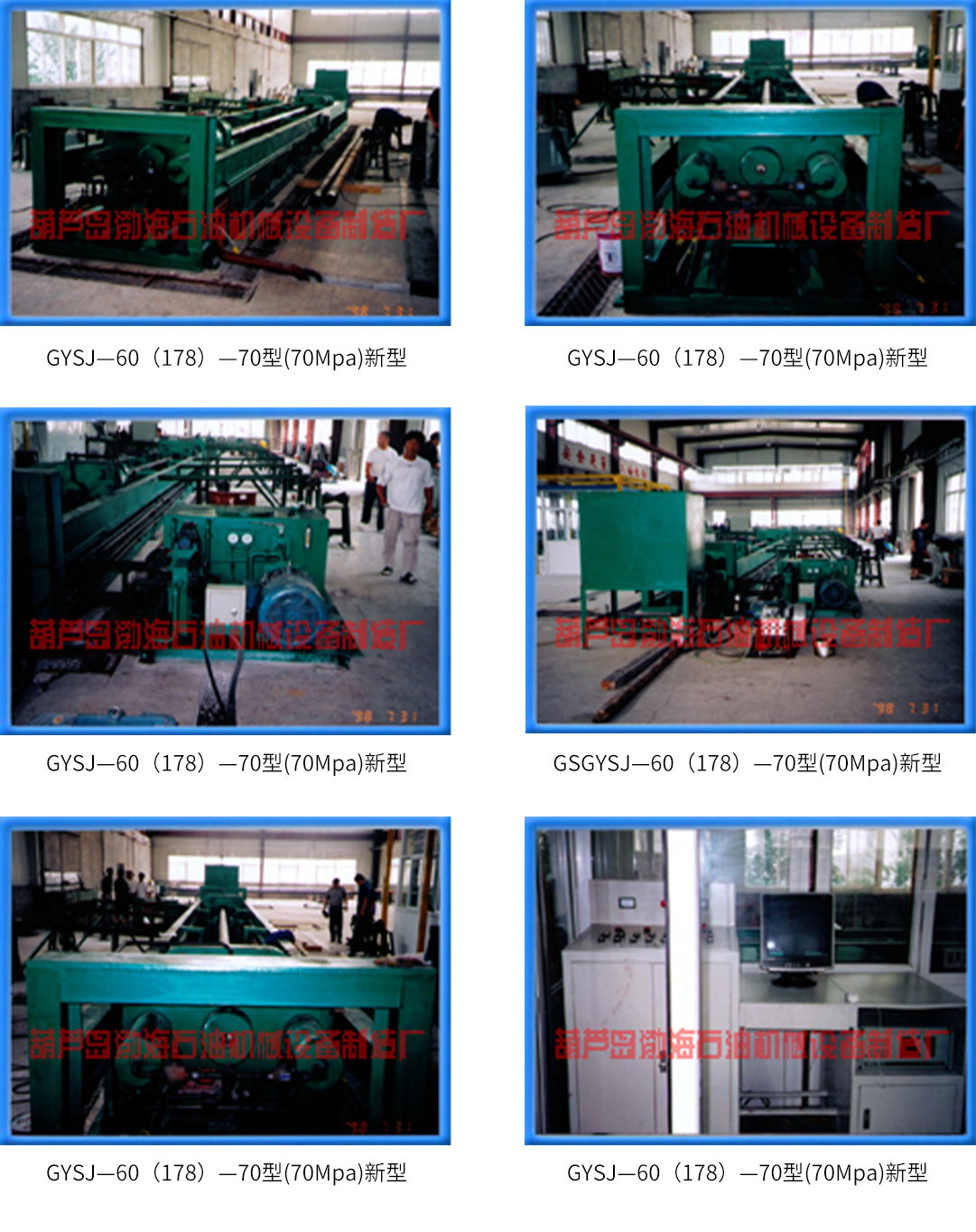

油管試壓機【新型】

　　產品名稱:油管試壓機【新型】

　　產品型號:GYSJ—60（178）—70型(70Mpa)

　　產品簡介:

專利號：ZL2007 2001 3882.0

　　注：GYSJ—60/178—70型油管試壓機是國內首臺采用（無背鉗夾緊）油管（套管）70MPa單管試壓機。

　　采用國際標準設計，對油管進行高壓實驗確保無漏點，使油管不會被背鉗夾傷，不會損害油管屈服強度。

　　一、應用及特點

　　GYSJ—60/178—70型試壓機是石油機械行業中，對油（套）管進行打壓試驗的專用設備，適用于油（套）管出廠及修復后的耐壓（不滲漏）檢測。該產品由電控操作，是一種機電液壓一體化的設備，是我廠研制的最新產品之一。其技術在同行業中居領先地位。

　　該設備具有系統電源斷相、超載、過流的保護設施及緊急停車的功能，設備的正常、安全運行的可靠性很高。

　　本臺試壓機采用“工業計算機+PLC”程序控制，全自動完成試壓過程。

　　該機為單管試壓機，它具有如下主要特點：

　　1、該機采用先進的鋼骨架外抱式大間隙密封技術，密封安全可靠，密封件更換方便、靈活省時。

　　2 該機采用全新的斜面夾緊技術，機構動作靈活、安全可靠?？勺畲笙薅冉档凸荏w彎曲的可能性，同時明顯減弱了對機體強度的要求，使整機更加輕便耐用。

　　3 該機只采用一座扶正背鉗，極大的減少了對管體的損害。

　　4、該機由擺線減速機驅動小車行走，運行平穩迅速。

　　5、該機試壓時由大排量離心泵注水，由高壓泵增壓，完全滿足試壓要求。

　　6、該機采用先進的光電控制技術，試壓過程安全可靠。

　　二、主要技術參數

　　GYSJ—60/178—70試壓機

　　1、適用范圍：油管直徑Φ60—Φ178(mm)，長度 8 m— 12 m

　　2、管內最大試壓壓力：70Mpa；

　　3、試壓時間：2—3 分鐘（保壓時間除外）

　　4、試壓介質：水；

　　5、液體系統額定壓力：高壓14 Mpa，低壓 7 Mpa；

　　6、液體系統額定流量： 130 L/min；

　　7、設備總功率：30 kw

　　三、結構簡介

　?。?）、液壓動力源

　　液壓動力源由油箱、液壓泵、電機、液壓件等部分組成。

　　本機選用葉片泵為動力原件，使動力源在低負載時輸出大流量，在高負載時輸出小流量，從而提高了工作效率，降低了總功率。

　　（2）、控制臺

　　控制臺是由液壓控制元件和電器控制元件組成，完成整機動作的控制。

　?。?）、主機

　　主機是試壓機的主體部分，由機架、封頭總成、楔引背鉗、楔引夾瓦座支座、行走小車、扶正背鉗、上下料機構、托輪機構等組成。注水、試壓等動作都在主機上完成。

　　（4）、供水

　　供水由低壓大排量離心泵和高壓泵組成，試管裝入主機后，由電減機驅動小車帶動封頭總成運動，使試管兩端分別進入兩封頭內，通高壓水將試管兩端封死，然后先由大排量離心泵將管腔注滿水，再用高壓泵注水試壓。

　　四、使用方法和要求

　?。?）、試壓機使用前應固定在基礎上，將高壓油管及電源接好，調整泵站溢流閥，調定好工作壓力，再將集成塊上的溢流閥調到一定壓力，以待備用。水泵、高壓泵工作前應加水。

　　（2）、使用時應按照它的工作程序進行使用。工作程序如下圖：

　?。?）、封頭總成靠光電開關控制，運行可靠。如發現失靈應立即停止運行，以防造成機械撞擊，損壞機件。

　　五、維護與保養

　　（1）、鏈條、鏈輪是易損件，當鏈條磨損到一定程度時，應及時更換。

　　（2）、應定期對本機進行清洗、注油。

　?。?）已定好的壓力不能隨意進行調整。

　　六、維修與保養

　?。?）、保持控制柜操作面板清潔，標牌完整，牌標清晰，防止誤操作，造成不必要的設備、機械、電氣故障。

　　（2）、定期或不定期對控制柜內灰塵、蟲網進行清掃，嚴禁油、水浸入柜內，嚴禁對控制柜至負載端的連接電纜、卡、壓、踏、砸、拉，避免引起短路造成設備及人身事故。

　　（3）、隨時查看光電開關的各部位螺栓是否松動及位置、角度的變化，避免引起失控，穿車事故。

　　（4）、隨時觀察電壓、電流及導線溫度，發現異常，應立即停車檢查，及時處理。

　　七、小結

　　GYSJ—60/178—70型油（套）管試壓機是我廠研制開發的又一新型試壓機，我廠將以滿足用戶需求為宗旨，不斷將更好的產品推向市場，為油田建設服務。
