旋塞閥試壓設備

　　產品名稱:旋塞閥試壓設備

　　產品型號:XSY-160/8型

　　產品簡介:

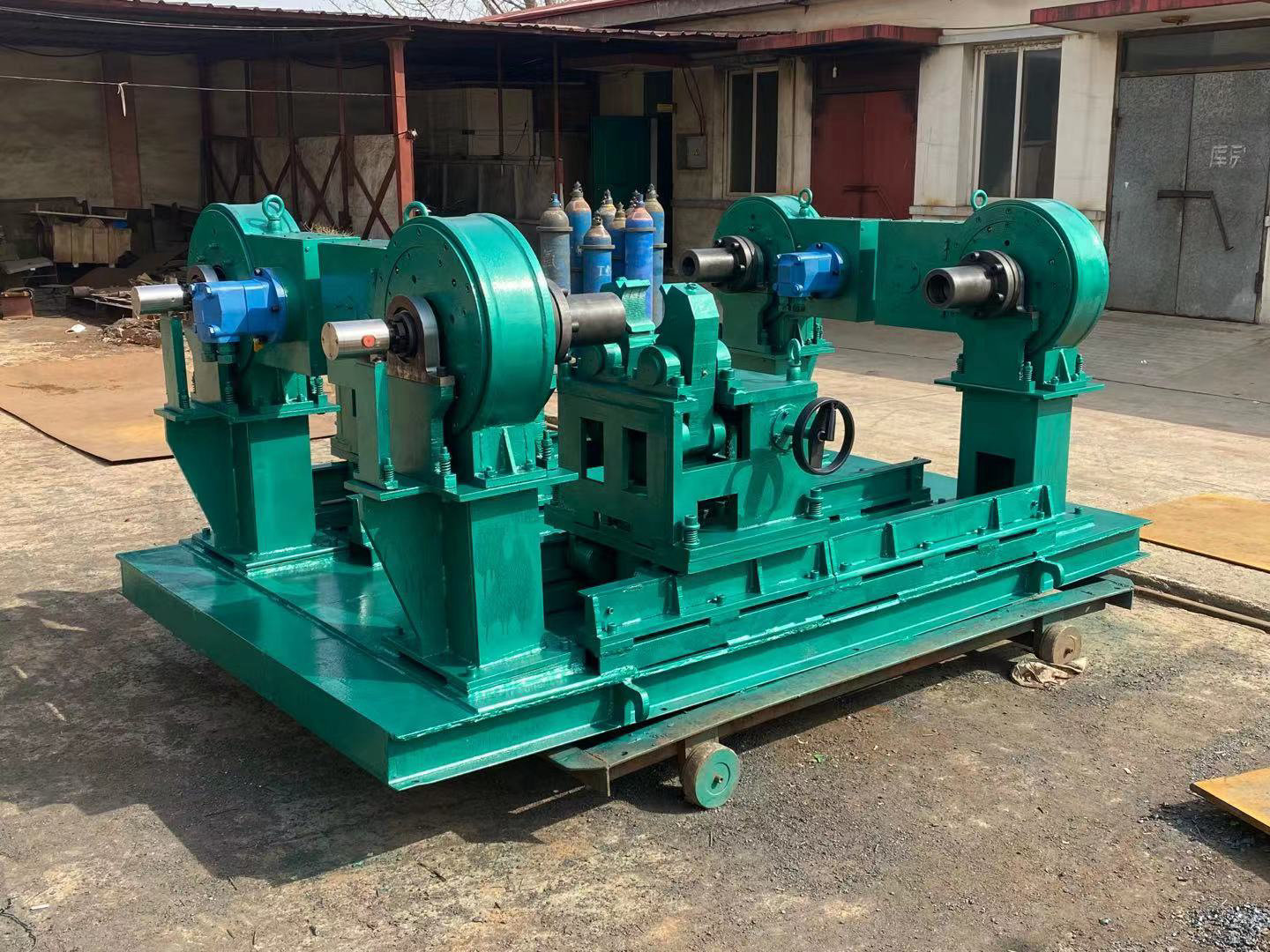

　　XSY-160/8型旋塞閥試壓設備是旋塞閥試壓專用設備。

　　本機由平臺、四個主鉗，兩個背鉗、背鉗小車、導軌等部件組成。

　　主鉗采用行星輪、行星爪四點夾緊機構，這種結構動作靈活，安全可靠，工作效率高，夾緊工件打滑幾率非常低，易損配件數量少。主鉗采用馬達驅動主軸花鍵齒輪，帶動雙聯齒輪、介輪、大齒輪，行星齒輪旋轉，從而使行星爪牙板夾緊工件，主鉗牙板采用半圓弧式，可以夾緊管徑范圍內的任意管，不需更換牙板。每個主鉗中心安裝一個旋轉軸，軸兩端用軸承座固定，軸一端安裝旋轉接頭，另一端安裝試壓接頭。 主鉗具備正、反轉功能，正轉為緊扣，反轉為卸扣。

　　背鉗結構新穎，由油缸推動雙角度斜楔，在通過鉸鏈結構，帶動夾瓦夾緊管體外圓。雙角度斜楔即保證油缸行程短，又能使推力比較大，即采用較小的推力完成夾緊扭矩較大的工作要求。

　　背鉗安裝在可移動小車上，小車采用手動機械驅動，驅動機構可采用機械變比，降速省力； 背鉗小車可隨著緊扣或卸扣時的螺紋螺距，自由移動，也可根據主鉗夾管中心，自由升降背鉗中心高度。

　　技術參數

　　主鉗通徑為：Φ160mm；

　　主鉗適用范圍：Φ60 mm —Φ150mm；

　　背鉗適用范圍：Φ89 mm 、Φ110 mm；

　　額定低檔扭矩：8(KN.m)；

　　額定最低轉速：15r/min；
