油管試壓機(70Mpa)

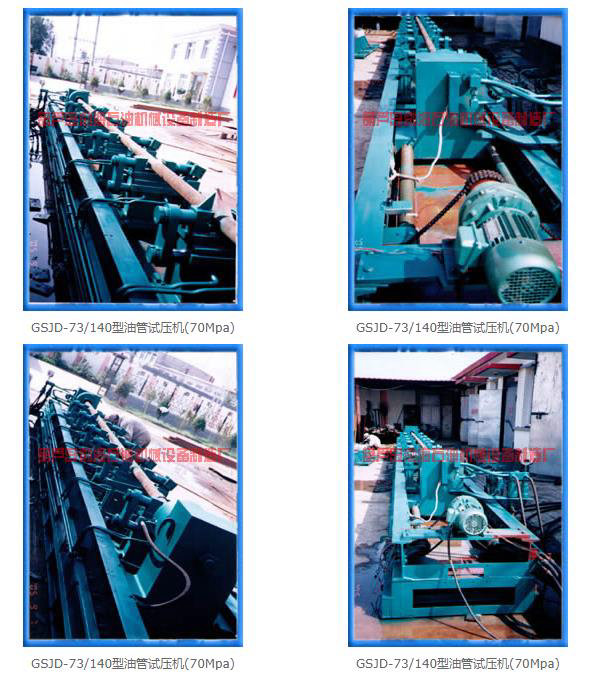

　　產品名稱:油管試壓機(70Mpa)

　　產品型號:GSJD-73/140型

　　產品簡介:

　　一、GSJD-73/140-70型概述

　　GSJD-73/140型油管試壓機是石油機械行業中，對油管進行打壓試驗的專用設備,適用于油管出廠及油管修復后的耐壓（不滲失）檢測。該產品由電控操作，是一種機電液壓一體化的設備,是我廠研制的新產品之一。

　　該設備具有系統電源斷相、超載、過流的保護設施及緊急停車的功能，大大增加了設備的正常、安全運行的可靠性。

　　該機為單管試壓機，它具有如下主要特點:

　　1、五座背鉗均為油缸夾緊，機構靈活，工作可靠。

　　2、雙主鉗由絲杠拖動，傳動平穩、迅速、可靠。其上的封油管兩端的封頭，結構先進合理，采用高壓水封，密封性好，保證打壓工作的實施。

　　3、操作方法自動化、方便、靈活、省時。

　　4、雙主鉗受徑向力小，易損件少，使用壽命較長。

　　5、動力源由電動機帶動高壓泵（或增壓缸）向油管注水，提供足夠的壓力。

　　6、本機具有安全、可靠、性能好、方便、適用等特點。

　　二、 結構簡介

　?。?）、液壓動力源

　　液壓動力源由油箱液壓泵、電機、液壓件等部分組成，其作用是將電能轉化為液壓能，向系統輸送壓力油。

　　本機選用葉片泵為動力元件，使動力源在低負載時輸出大流量，在高負載時輸出小流量，從而既提高了工作效率又降低了總功率。

　?。?）、控制臺

　　控制臺是由液壓控制元件和電器控制元件組成，完成整機動作的控制。

　?。?）、主機

　　主機是油管試壓機的主體部分，由機座、主背鉗、封頭、舉升裝置等組成。油管兩端封水、中段夾持、注水、加壓等動作都在主機上完成。

　?。?）、供水總成

　　供水總成由低壓大排量離心泵和高壓泵組成，油管裝入主機后，由電減機驅動絲杠帶動主鉗運動，使其油管兩端分別插入兩主鉗上的封頭內，通高壓水將油管兩端封死，然后先由大排量離心泵將管腔注滿水（帶壓）再用高壓泵注水加壓，特點是速度快，功率小。

　?。?）、控制方法

　　該機采用自動控制，所有動作按程序一次完成。特點：自動化程度高，操作方便。

　　三、 技術參數

　　1、適用范圍：油管直徑Φ73-Φ140(mm)，長度8.5m-10m；

　　2、管內最大試壓壓力：70Mpa；

　　3、試壓時間：2-3分鐘（保壓時間除外）

　　4、試壓介質：水；

　　5、液壓系統額定壓力：高壓14 Mpa，低壓5 Mpa；

　　6、液壓系統額定流量：140L/min；

　　7、設備總功率：45KW。

　　四、使用與要求

　?。?）、本系統試壓機要求使用前應將本機固定在基礎上，將高壓油管及電源接好，調整泵站溢流閥，調定好工作壓力，再將集成塊上的溢流閥調到一定壓力，以待備用。水泵、高壓泵工作前應加水。

　?。?）、使用時應按照它的工作程序進行使用。

　　（3）、主鉗運行靠限位器和人工操作控制，運行時要特別注意限位器失靈。如發現失靈立即停止運行，以防造成機械撞擊，損壞機件。

　?。ㄒ簤骸㈦姎庠韴D請查看產品說明書）
