稱重測長噴標設備

　　產品名稱:稱重測長噴標設備

　　產品型號:CCP-60/180（180/340）

　　產品簡介:

　　一、概況說明

　　1、油管稱重與測長噴標裝置，聚于一處，其使用功能集成在一各全自動化系統中，具有稱重測長精度高，噴標的字符及圖形清晰的特點。

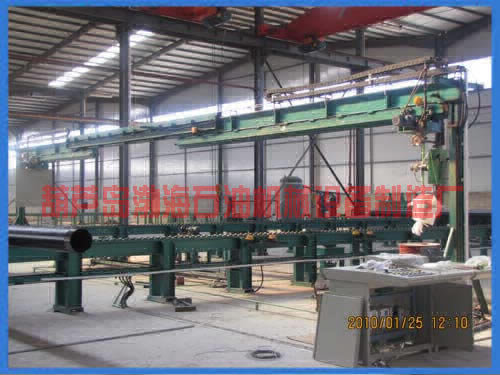

　　2、稱重裝置：由重量傳感器與舉升油管的油缸組成；測長噴標裝置由門架，移動小車，測長儀，噴標的噴頭等組成。

　　3、產品的特點：集中操作于操縱臺，操作方便，性能穩定，便于維護等優點。

　　二、操作規程

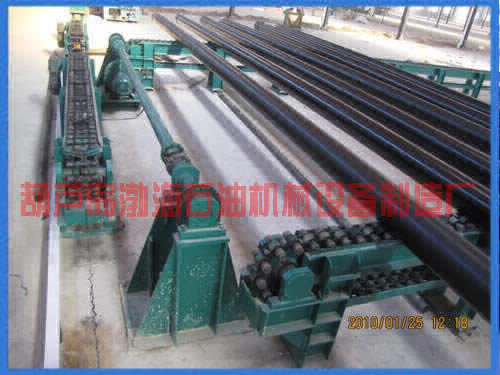

　　1、稱重：當油管淋漆后，進入晾曬架上傳輸時，待管上油漆干燥時，油管的傳運抵達晾曬架后部，到達稱重測長位置，停止晾曬架運動，操動稱重信號，將油管托起（離開晾曬架），進行稱重，稱重完畢，落下油管回到晾曬架上，稱重結束。

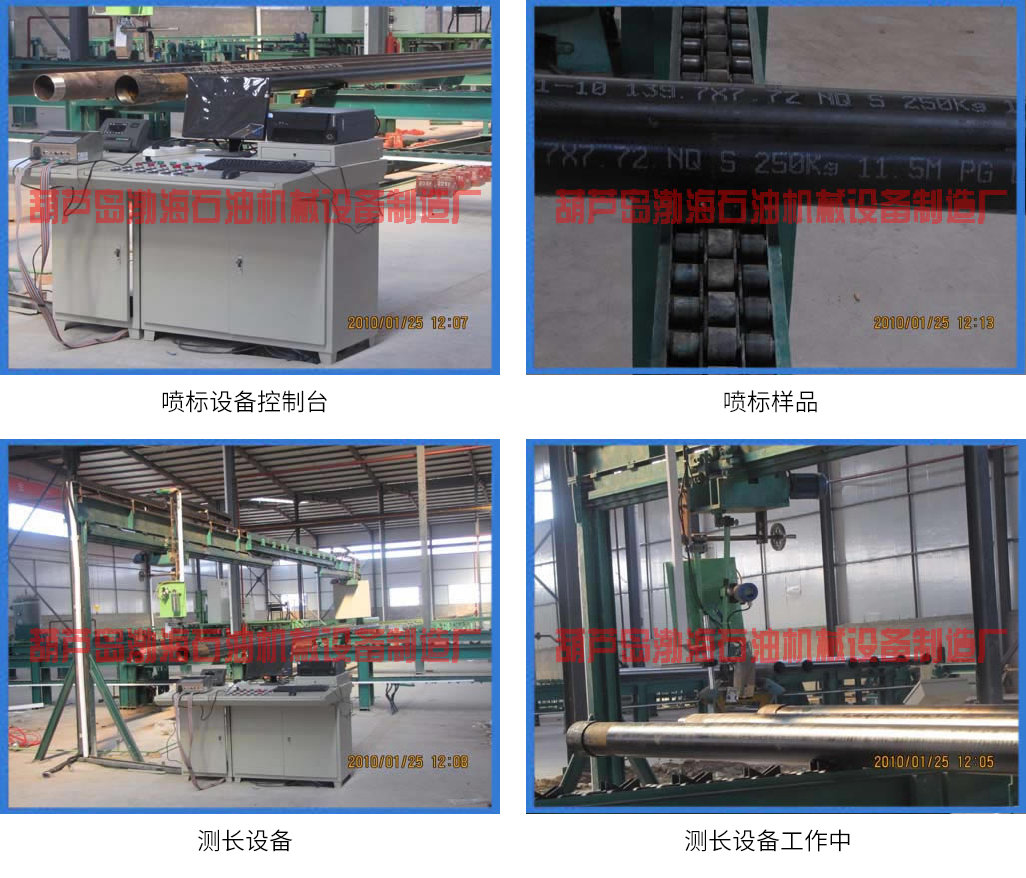

　　2、 測長與噴標：油管稱重后，操動信號，使得門架上兩端的小車移動，當小車上的測長儀接觸到管端時，小車停止運動，待兩端小車都停止運動時，進行測長，測長完畢，給信號進行噴標，即再次使載著噴標頭的小車?yán)^續前移運動，移動的噴標頭進行噴標。噴標后給信號將門架上小車退回兩端，整個稱重、測長、噴標工序結束，待進入下一循環，再次開動晾曬架，將油管運出。

　　三、主要技術性能參數

　　1、稱重規格及范圍

　　稱重鋼管規格：直徑Φ60—Φ340mm；長度：6m—12m

　　鋼管重量范圍：0—1500kg（可選）；稱重精度：1%

　　2、測長規格及范圍

　　測長鋼管規格：直徑Φ60—Φ180mm；Φ180—Φ340mm于兩套裝置上分別進行，其測長范圍6m—12m；測長精度：±2mm

　　3、噴標是于測長后，即刻進行的（見操作規程），噴標速度高，標記圖案清晰，噴頭是固定式，裝于小車上，靠小車的移動進行噴標。其字符高度，最大60mm，噴標速度：0—120m/min，噴點直徑：1—3mm，標記介質：白色涂料，粘著性好，表干時間短，數據信息：永久保留，氣源氣壓：0.4—0.6Mpa，電源功率：2KW.
