淋漆設備

　　產品名稱:淋漆設備

　　產品型號:LQJ-60/180（180/340）

　　產品簡介:

　　一、 概況說明

　　1、為適應規格不同管的淋漆需要，淋漆設備有大、小兩種，小的淋漆設備適應于管徑為Φ60—Φ178的管，大的淋漆設備適應于管徑為Φ178—Φ339.7的管。

　　2、大、小兩種淋漆設備的結構時一樣的。設備是由主箱體，分割器，托輪，淋漆頭，氣動隔膜泵和電、手動閥門，清洗箱等組成。

　　3、 產品的特點：操作方便，實用性強，能耗低，維修方便。

　　二、操作規程

　　1、接通電源。

　　2、關閉清洗箱回油口與油口閥門。

　　3、將油漆加入油箱，打開隔膜泵進、出油口閥門。

　　4、接通各個部位需氣氣源。

　　5、檢查各部位氣源連接處有、否漏氣存在，各部位閥門是否處于正確位置。

　　6、調好分割器的風量。

　　7、調控淋漆量，不能忽多忽少。

　　8、各種準備確認后，方可進入工作程序。

　　三、淋漆程序

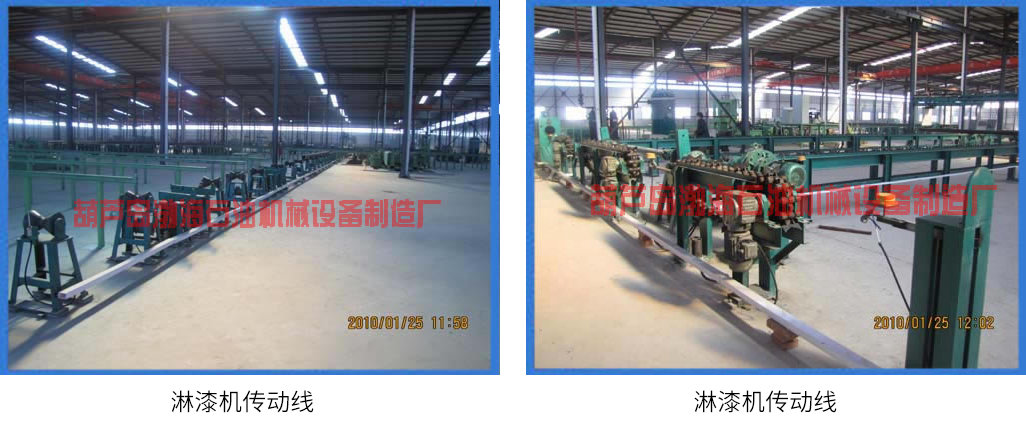

　　當被淋管進入傳動線時，淋漆機前方的光電開關接到了信號，將分割器的電動閥打開經過延時器控制時間，當管到達淋漆頭時，氣動隔膜泵通電，開始淋漆工作，同時分割器亦工作，將淋在管上的漆吹勻、干燥，當管完全駛出淋漆箱體后，所有電動原件斷電，淋漆完成。待進入下一循環。

　　四、注意事項

　　1、隔班生產應清洗淋漆頭，以防淋漆孔堵塞。

　　2、首先采用冷風清洗，接通氣泵，打開閥門，吹除5—10分鐘，等漆孔通后，切斷氣源關閉閥門。

　　3、若長時間停用，可用液體清洗，如使用柴油，需注意防火，其具體方法如下：

　?。?） 關閉隔膜泵進口，油漆回口閥門，打開清洗箱出油口閥門，開動隔膜泵進行清洗工作。

　?。?） 清洗結束關閉清洗箱出、回口閥門。

　　（3） 打開隔膜泵進口，油漆回口閥門，以待工作。

　?。?） 也可將淋漆頭拆下清洗。兩種淋漆機各有一套淋漆頭。

　　五、主要技術性能參數

　　1、滿足產品工藝技術條件

　　（1）、鋼管外徑：a、Φ60—Φ178mm±1.0%；b、Φ180—Φ340mm±1.0%；

　?。?）、鋼管長度：6—12m；

　　（3）、鋼管直線度小于2/1000，橢圓度1%；

　?。?）、鋼管運動速度：0.4—0.8m/s;

　?。?）、鋼管淋漆生產能力：120根/h（0.4×3600÷12）

　　2、符合使用條件：

　?。?）、壓縮空氣使用壓力：0.4—0.6Mpa；

　　（2）、壓縮空氣使用流量：0.5—5m3/min；

　?。?）、交流電電壓等級：380V

　　3、采用隔膜泵輸油

　?。?）、型號：QBY-25；

　?。?）、流量0—2.4 m3/h；

　?。?）、揚程：0—50m；

　?。?）、出口壓力：6kgf/cm2;

　　（5）、吸程：7m；

　?。?）、最大允許通過顆粒直徑：2.5mm；

　?。?）、工作壓力：4—6 kgf/cm2;

　?。?）、最大空氣消耗量：0.6 m3/min。

　　4、主要元件規格型號

　?。?）、氣動電磁閥

　?。?）、接近開關：SZ-2450A 36V 200mA.
